成都中海国际社区峰墅别墅中央空调安装案例：分区与配管设计

• 联排别墅建筑形式
• 多联机+风管机系统形式
• 按层分区控制方式
• 26℃夏季设计室温
• 7道隐蔽工序

项目档案

一、联排别墅的空调为什么必须分区

别墅的空调与平层不是同一个问题。层数多、房间分散， 一层客厅与三层卧室在同一个时间点的使用需求往往完全不同； 同时，别墅的垂直距离长，冷媒配管的路径与阻力也更复杂。 这两个特点决定了别墅项目的第一件事不是选机型，而是分区。

该住宅位于成都西三环外羊西线蜀西路的中海国际社区·峰墅， 为低层联排别墅，房间数量多、部分空间层高较高。 改造前使用分体式空调，问题是覆盖不全： 走廊、楼梯间与部分房间没有末端，夏季各层体感差异明显。 本次改造将室内机改为吊顶内暗装的风管式室内机，并按楼层分区设置控制。 需要按自家户型和现场条件核定一遍的，可以走快速报价。

二、按层分区的划分依据

分区不是把楼层简单切开，而是把「同时使用概率高、且位置相邻」的区域归到同一控制组。 这样做的目的是让每一台室内机的运行时长与它实际服务的需求匹配。

分区数量受室外机可接入的室内机数量限制。 如果分区过多，就需要增加室外机或选择容量更大的机型， 两者都受外墙安装位置与既有电气条件的约束，因此分区方案要尽早与设备选型一起确认。

三、冷媒配管与分歧管连接

多联机的冷媒配管是隐蔽工程中最需要控制精度的一环。 管路一旦封进吊顶，接头就无法检查，因此焊接质量与配管路径的合理性在施工阶段就要确认。

别墅项目的配管长度往往明显大于平层，因此更需要关注管路的实际路径， 而不是只按平面图拉直线。现场放线时把梁位、吊顶造型与管线路由一起核对， 可以减少施工中的临时改道。

四、充氮保护焊接与保温连续性

这两项都属于「做完就看不见」的工作，也是别墅项目后期返修代价最高的部分。 因此在施工阶段就把做法固定下来，不留给现场临时判断。

冷凝水排水管坡度按不小于 8 ‰、存水弯水封不小于 50 mm 控制 （GB 50243—2016 第 9.3.7 条）。 别墅的冷凝水管路径长、落差点多，坡度更容易在施工中被压缩， 因此本项目在每个转点都做了标高复核。

五、隐蔽工程验收清单

本项目的隐蔽工序按七个环节逐一验收，每一环节合格后再进入下一环节。

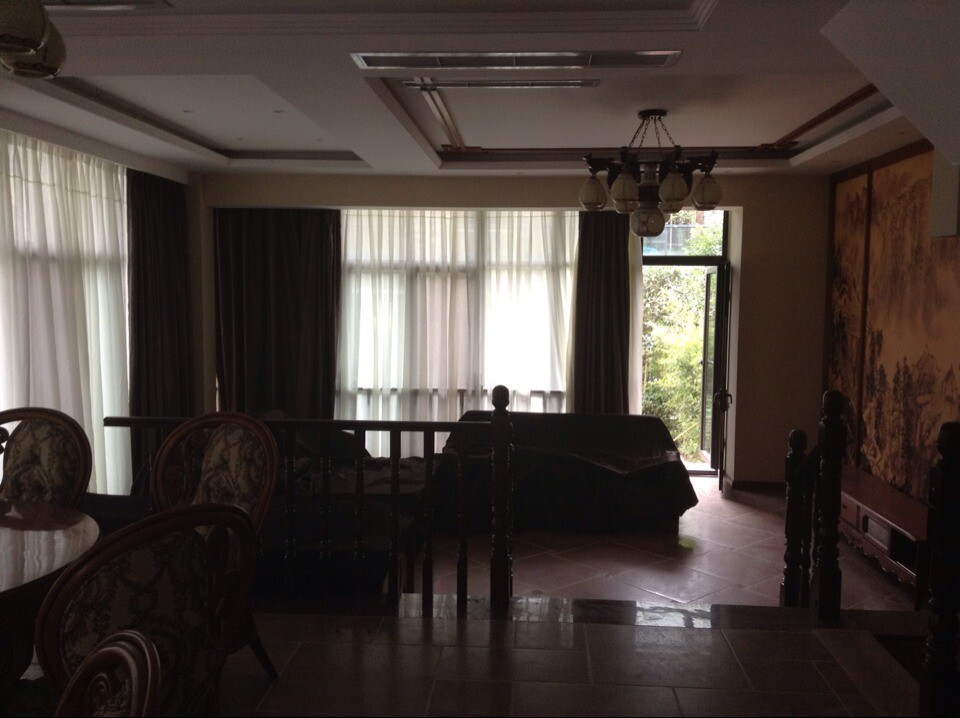

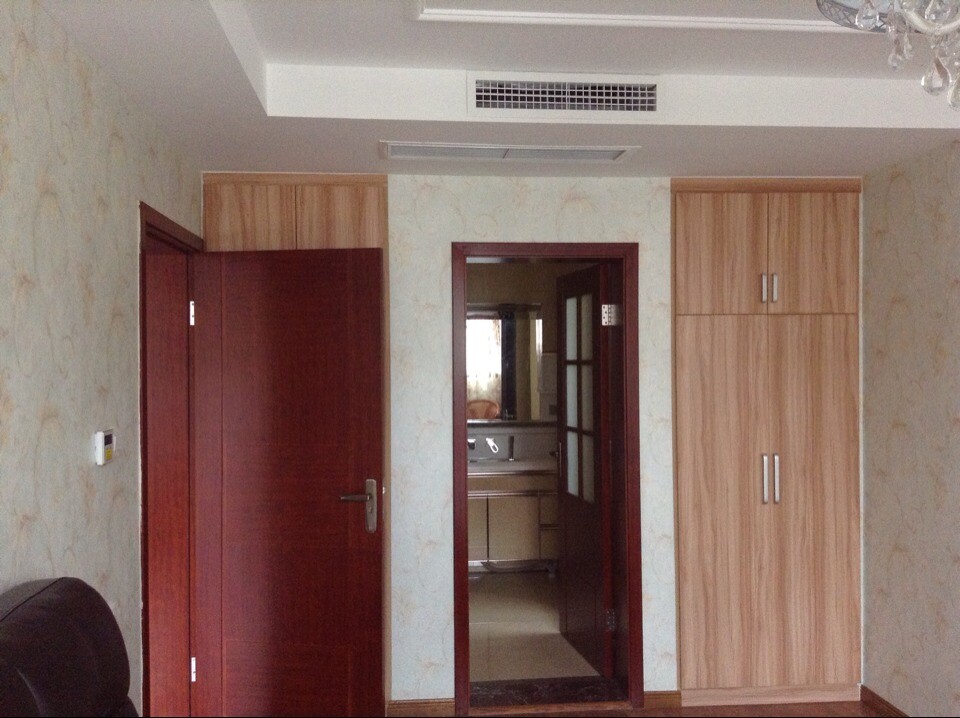

本项目现场照片见下图，两张均拍摄于吊顶封板之前。

六、与业主的沟通记录

别墅项目的沟通重点是「哪些区域要一起开、哪些要能单独关」。 这个问题决定了分区方案，也决定了室外机的配置数量。

09:18

‹峰墅 张先生···

你好，我是四川鼎格舒适家的暖通顾问。看到你咨询中央空调，先了解下房子情况。

中海国际社区这边，峰墅，联排。房子是低层的，楼上楼下好几层，房间多。

这种户型做中央空调，室内机可以全部藏进吊顶，只留风口。现在是什么取暖制冷的设备？

每个房间一台挂机，客厅一台柜机。用了十来年了，有些房间冬天夏天都不太够。

房间多、外机就多。屋顶或者地面还有没有可以集中放外机的机位？

屋顶有一处平的地方，原来放了两台外机。地面这边也有块空地。

有集中机位就可以按多联机来做，几台室外机管全宅，比一层一台外机省地方。你想全宅一起换，还是先做主要楼层？

全宅都做。我比较在意的是不同楼层能不能分开控制，平时楼上没人不想一直开着。

6月13日 14:00

上门看了，房子是低层的联排，客厅和楼梯间是连通的，层高比平层高不少。室内机位置要跟着吊顶造型走。

对，客厅上面做过吊顶。你刚才说的分层控制怎么实现？

按楼层分区，每层一个控制分区，同一层里再按白天用和晚上用分开。这样楼上没人就整层关掉，不用为了一个房间把外机全开起来。

那管路从屋顶下来，拉得远吗？

从屋顶到最远那台内机距离不小。配管有三个长度限制：单管长度、第一分歧管之后的长度、还有室内外机的高差。我要按实际走向一段段算，超了就得换外机位置或者加一台外机。

行，算清楚再定。

6月14日 17:26

方案出了。室外机放屋顶原来那块平台，室内机按层分区，室内机全部走风管式，藏进吊顶只留风口。冷媒按液管实际长度算追加量，不用出厂预充那点。

追加冷媒是什么意思？

外机出厂只带对应标准管长的冷媒量。这边管拉得长，超出部分要补。补多少按液管长度和管径一路段一路段算，算完写在交付单里，以后检修要看这个数。

清楚了。什么时候能进场？

跟着装修走。吊顶封板之前我必须把管路、保压、冷凝水通水这三样做完。

7月2日 11:05

管路走完了，正在保压。楼上的吊架加密过，长吊杆中间加了固定点。冷凝水管坡度按不小于 8‰ 做的，存水弯水封 50 毫米。

保压要多久？

按厂家技术文件执行，稳压期间压力表读数不能掉。接口多，得逐点查。合格了再往下走。

7月3日 16:40

我上去看了一下，管子和机器都在吊顶里，没挡着灯槽。

对，位置是对着吊顶图定的。你确认没问题，才进下一步封板。

7月12日 20:15

调试完了。按分区逐个试的，进出风温差正常，排水通畅。楼上楼下可以分开设温度，白天没人的房间单独关掉就行。

楼上关掉的时候，楼下那台运行会有影响吗？

外机会跟着负载降频，不会像定频机那样频繁启停。分区关得越多，外机输出越低，这部分是变频系统的基本特性。

这段沟通确认了哪些事

• 机位条件：屋顶与地面有可用集中机位，具备多联机室外机集中布置的条件。
• 分区需求：客户希望楼层之间分开控制，据此按楼层划一级分区、按使用时段划二级分区。
• 配管长度：管路从屋顶到最远室内机较长，需按单管长度、第一分歧管后长度与高差三项限值逐段核算。
• 冷媒追加：按液管实际长度与管径计算追加充注量，结果写入交付资料。
• 隐蔽验收：管路敷设、保压检漏、冷凝水通水试验三项在吊顶封板之前完成，客户到场确认后才封板。
• 运行逻辑：向客户说明分区分时运行与室外机降频的关系，避免按「关掉越多越费电」的直觉操作。

记录说明：本段是签约与施工过程中沟通节点与确认内容的摘要，用于说明方案是如何定下来的。 内容已隐去个人联系方式，不构成任何效果承诺；头像与昵称为示意图形，不代表客户本人形象。

七、分层运行与使用观察

分区控制的价值在使用阶段体现得最直接：白天只运行一层公共区， 夜间只运行二层居住区，三层独立区按需开启。 这样既避免了无人区域长期运行，也让各层的温度差异更容易控制。

业主反馈的变化集中在「不用为了一个房间把整栋都开着」这一点上。 这属于运行策略层面的改善，与设备本身的能力无关， 因此分区方案在方案阶段就要与业主的家庭作息一起确认。

八、问与答

别墅的空调为什么不能按面积简单配？

因为别墅的房间分散在不同楼层，使用时段差异大。 按总面积配一台大机组，结果是任何时段都有大量区域在无效运行； 按分区配多台机组，才能让运行范围与实际使用范围匹配。 因此别墅项目的配置起点是分区方案，不是总面积。

充氮保护焊接到底有什么用？

焊接时如果不做保护，管内空气中的氧气会与高温下的铜管发生氧化反应， 在管内壁生成氧化皮。这些氧化皮在系统运行后会随冷媒循环进入管路， 堵塞节流部件与毛细通道，且无法通过清洗完全去除。 向管内通入氮气把空气排空，是防止氧化皮生成的常规做法。

分歧管可以自己用三通代替吗？

不可以。分歧管是按冷媒两相流的分配要求专门设计的， 安装方向与前后直管段长度都有厂家规定。 用普通三通替代会造成各支路冷媒分配不均， 表现为部分房间制冷效果明显偏弱，且问题难以通过后期调节弥补。

别墅的冷凝水管为什么更容易出问题？

因为管路长、转点多。坡度是全程累计的， 转点越多，中间某一处标高做不足的概率就越高。 本项目在每个转点都做了标高复核， 并在吊顶封闭之前完成通水检查，确认排水通畅、接口不渗不漏。

楼梯和走廊要不要装空调？

通常不单独设置末端，而是并入相邻分区的控制组， 或者通过风口位置让气流自然覆盖。 单独为过渡空间配置末端，投入与运行成本都偏高； 完全不考虑时，则容易形成明显的温度落差，尤其夏季从一层走到三层时体感差异明显。

隐蔽工程验收应该看哪些东西？

核心是三类：看得见的固定与安装（室内机吊装、管路支撑、风口位置）、 看得见的坡度与水封（冷凝水管坡度、存水弯高度）、 以及看不见但必须确认的工序记录（充氮保护焊接、气密性试验、保温连续性）。 第三类需要施工记录配合，不是事后能补的。
